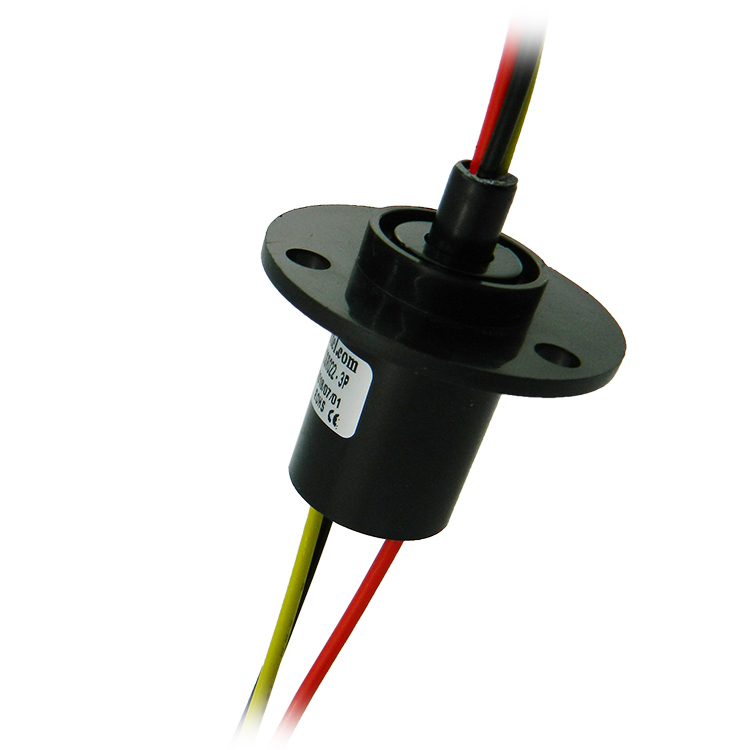

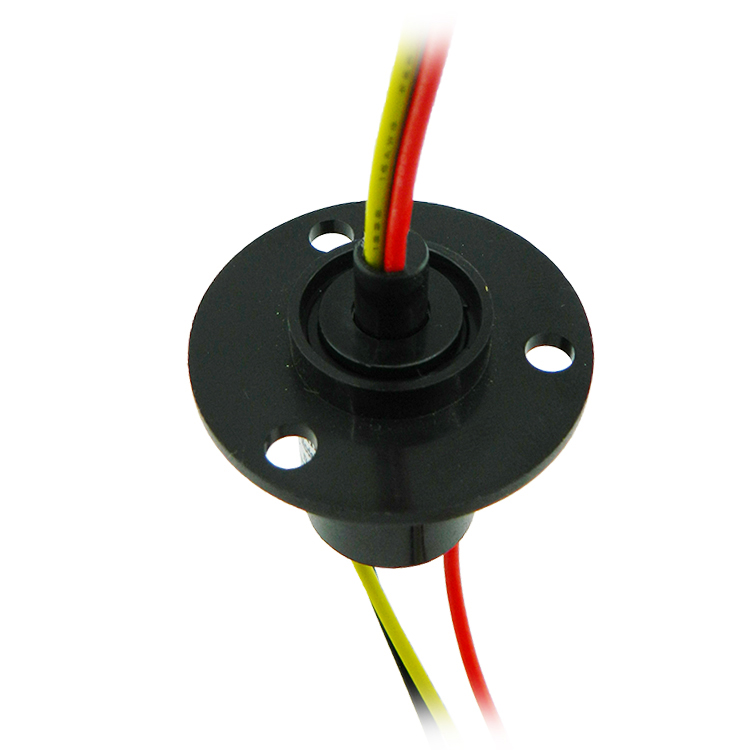

1、 精密緊湊的內部結構設計360°旋轉通電，導線不會相互纏繞，不絞斷線；
2、 穩定平滑、低扭力的順暢運行可同時對電信號、高清視頻、高頻信號、指令控制、數據傳輸、伺服電機等多種信號、功率的混合傳輸；
3、導電環采用V槽設計經軍工級進口耐磨金處理，保證極低電阻波動和超長工作壽命
4、一體化結構，安裝非常方便.
產品圖紙
技術參數
|
技術參數 |
|||
|
通路數（線數） |
3線 |
額定電流 |
15安/線 |
|
外 ?徑 |
?22mm? |
轉速范圍 |
0-250rpm |
|
認 ?證 |
CE、RoHS |
工作溫度 |
-20℃+60℃ |
|
觸點材質 |
貴金屬：金-金 |
外殼材料 |
工程塑料或金屬材質 |
|
額定電壓 |
0~240 VDC/VAC |
防護等級 |
IP51（更高需求可定制） |
|
絕緣電阻 |
500MΩ@250VDC/AC |
耐壓強度 |
500V@50HZ，60s無擊穿 |
|
防護等級 |
IP51（更高需求可定制） |
導線長度 |
250mm，可以定制線長、線徑、顏色 |
|
導電環材質 |
低電阻耐磨合金、貴金屬材質? |
導線規格 |
耐高溫鐵氟龍 #AWG12# 低電阻鍍銀鐵氟龍線 |
注意：1、產品使用壽命和工作速度、工作溫度、濕度及負載等使用條件強相關.
? ? ? ? ? ?2、電氣噪音與工作轉速，電流，電壓精密相關.
導線色碼
| 導線色碼表 | ||||||
| 環數 |
1 |
2 | 3 | 4 | 5 | 6 |
| 顏色 | ?黑? | ?褐? | ?紅? | ?橙? | ?黃? | ?綠? |
| 環數 | ?7? | ?8? | ?9? | ?10 | ?11 | ?12 |
| 顏色 | 藍 | 紫 | ?灰? | ?白? | 粉紅 | 淺藍 |
| 環數 | 13 | 14 | 15 | 16 | 17 | 18 |
|
顏色 |
白黑 | 白褐 | 白紅 | 白橙 | 白黃 | 白綠 |
|
環數 |
19 | 20 | 21 |
22 |
23 | 24 |
|
顏色 |
?白藍? | ?白紫? | ?白灰? | ?透明? | ?白粉? | 白淺藍 |
注意：如果您需要的線數超過了我們表格中的顏色數量，我們將會按表格順序依次重復顏色，并在產品完成后使用套管區分標識。
■ 環路數 ■ 外殼材料
■ 防護等級 ■ 更高轉數■ 導線長度 ■ 端子接插件
■ 專用導線 ■ 工作溫度
■ 防鹽霧
■ 外殼可反裝■ 閉路監控云臺
■ 機械手
■ 醫療衛生設備
■ 旋轉工作平臺
■ 流水線生產、工業控制設備
